Stirnprofil-Normen
Stirnprofil-Normen:
Aufgrund der Fülle an Normen, möchte ich hier nur auf die Stirnprofil-Normen eingehen, die bei mir in den Nenngrößen H0e, H0 und 0e zum Einsatz kommen. Anhand eines Praxisbeispiels möchte ich kurz die Kombinationsmöglichkeiten der unterschiedlichen Normen in der Nenngröße H0e darstellen.
Die Schienenoberkante (SO) liegt bei mir bei 110cm. Diese kann nach Bedarf auch mit "Austausch-Füsse" auf eine andere Höhe umgestellt werden. z.B auf 130 cm (SO) für die Teilnahme an Fremo-Treffen.

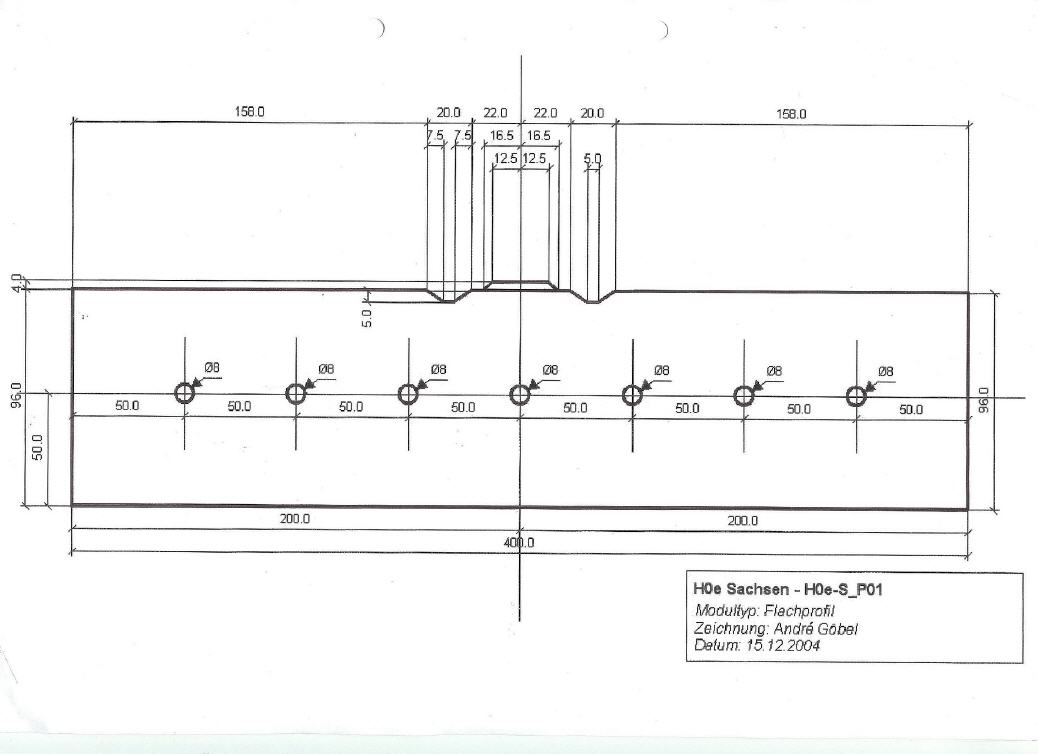

H0e Sachsen - H0e-S_P01
Modultyp: Flachprofil 400mm breit
Zeichnung: André Göbel

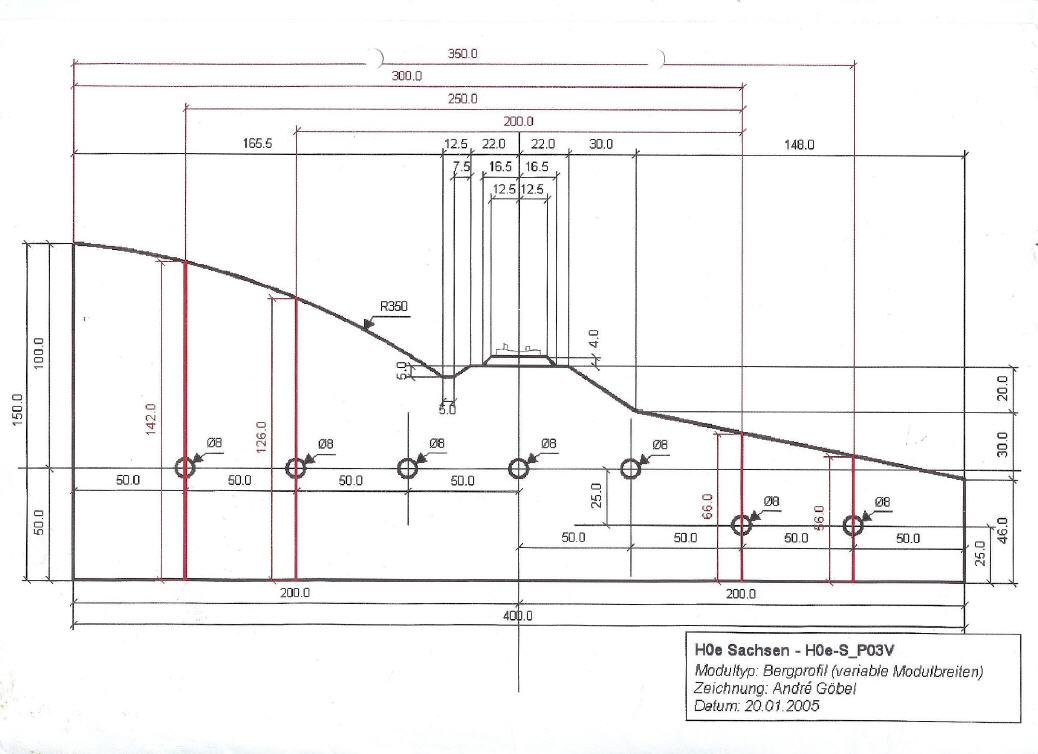

H0e Sachsen - H0e-S_P03V
Modultyp: Bergprofil 400mm breit
Zeichnung: André Göbel

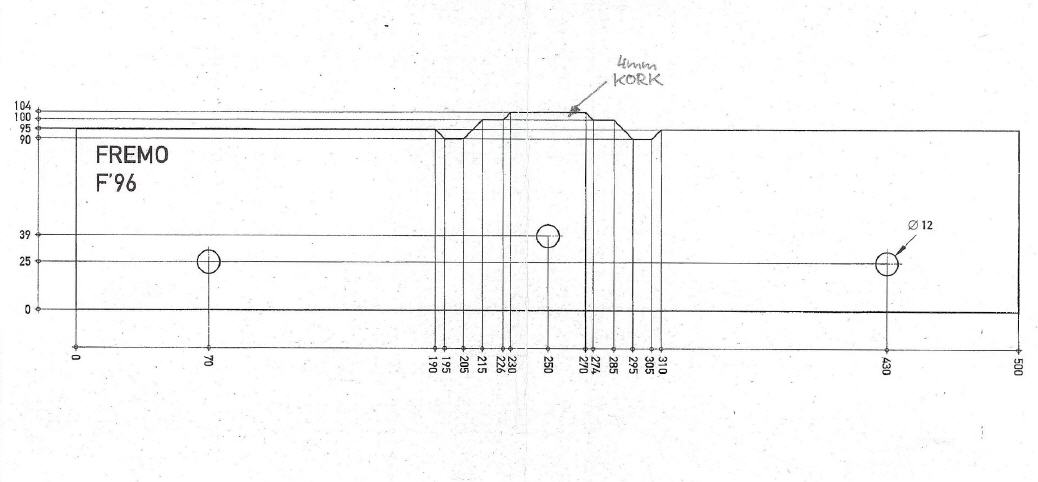

Fremo F96
Modultyp: Flachprofil 500mm breit
Ursprünglich für H0 Regelspur gedacht, bei mir auch für H0e im Einsatz

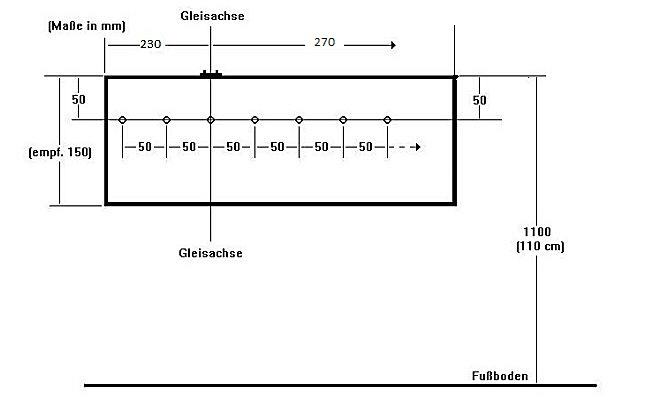

Abgewandelte EMFS Norm
Modultyp: Flachprofil 500mm breite.

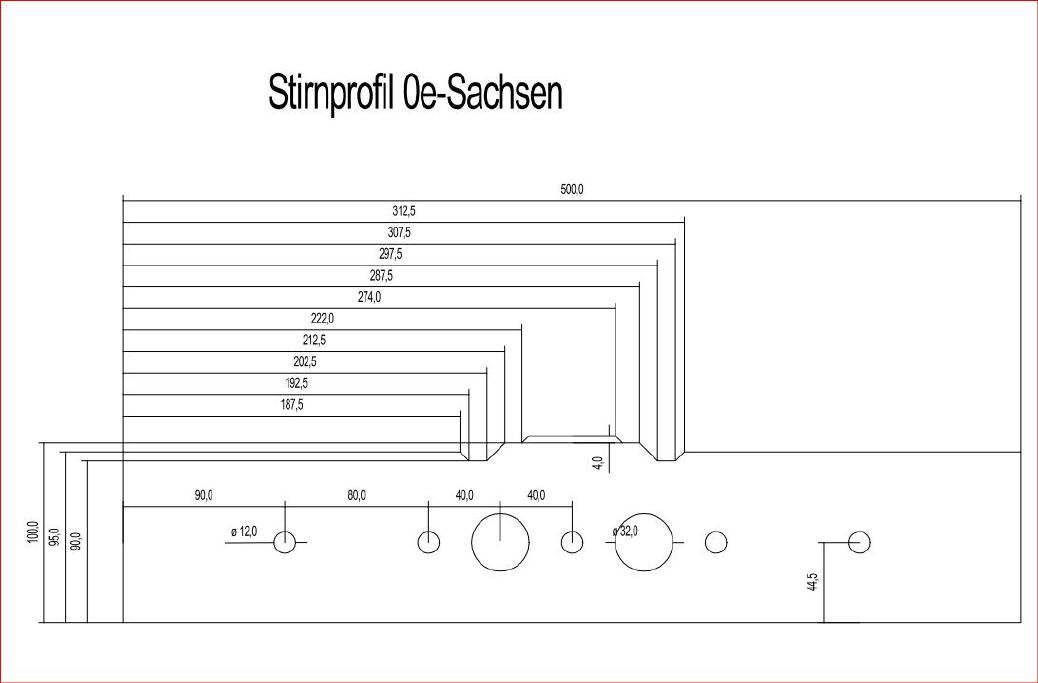

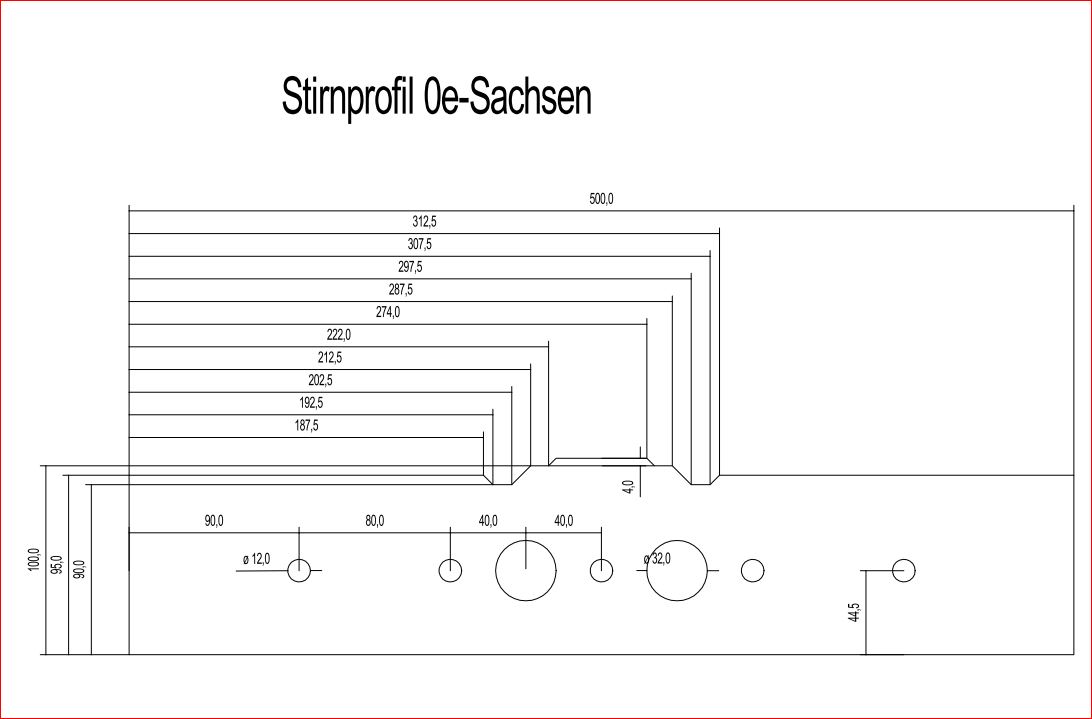

0e Sachsen
Modultyp: Flachprofil 500mm breit

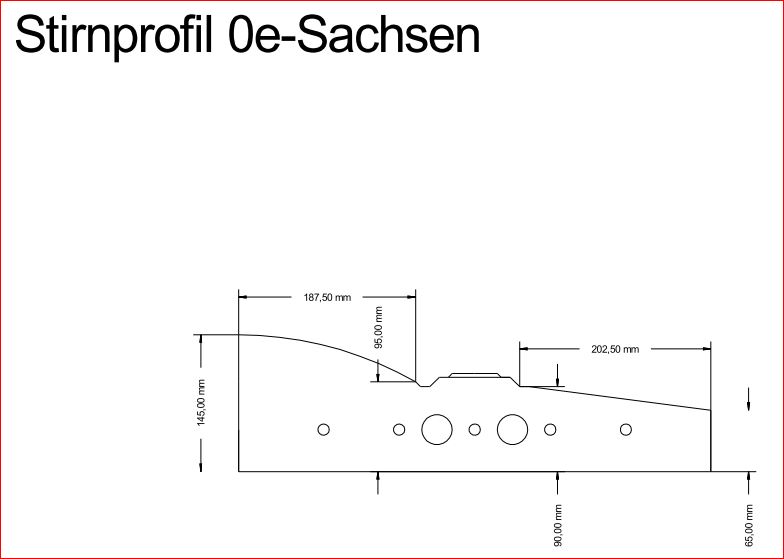

Modultyp: Bergprofil 500mm breit
Zeichnungen: Jens König
zum Bildvergrößern bitte in Zeichnung klicken.
